RTD (측온저항체)의 원리
  일반적으로 금속은 고유의 저항값을 가지게 되는데 이러한 전기저항은 온도에 따라 변화하는
성질을 가지고 있습니다.

특히 고순도 백금의 경우 다른 금속에 비교하여 온도계수가 커서 온도 측정용으로 적합하며
화학적으로도 우수한 성질을 가지고 있어 대표적인 온도측정용 저항소자로 사용되고 있습니다.

이러한 특성을 이용하여 백금을 감온부로 만들어 측정하는 대상에 접촉하여 온도변화에 따른
저항값을 통해 온도를 측정하게 됩니다. RTD의 측정방법에는 2선식(W형)과 3선식(X형) 그리고 4선식(Y형)이 있으며 정확한 온도 측정을 위해서는 사용 환경에 적합한 RTD선정이 중요합니다.

RTD의 특징
  1. 소형 측정물의 온도를 측정하고자 하는 환경에 크게 구애받지 않고 대상물에 손쉽게 부착 및 삽입이 가능합니다.
  2. 온도 측정 범위 또한 -200℃~600℃까지의 폭넓은 범위에서 사용이 가능합니다.
  3. 온도 변화에 민감하여 정밀한 측정이 가능합니다.
  4. Sheath RTD의 경우 금속시즈와 내부도선 및 저항소자 사이에 무기절연물 MGO(산화마그네슘)을 충진하여 긴 수명과 열악한
조건하에서 정확한 측정이 가능합니다.
  5. 외경의 종류에 따라 다수의 소선(12선) 삽입이 가능하여 작업 환경에 맞는 다양한 제품 생산이 가능합니다.

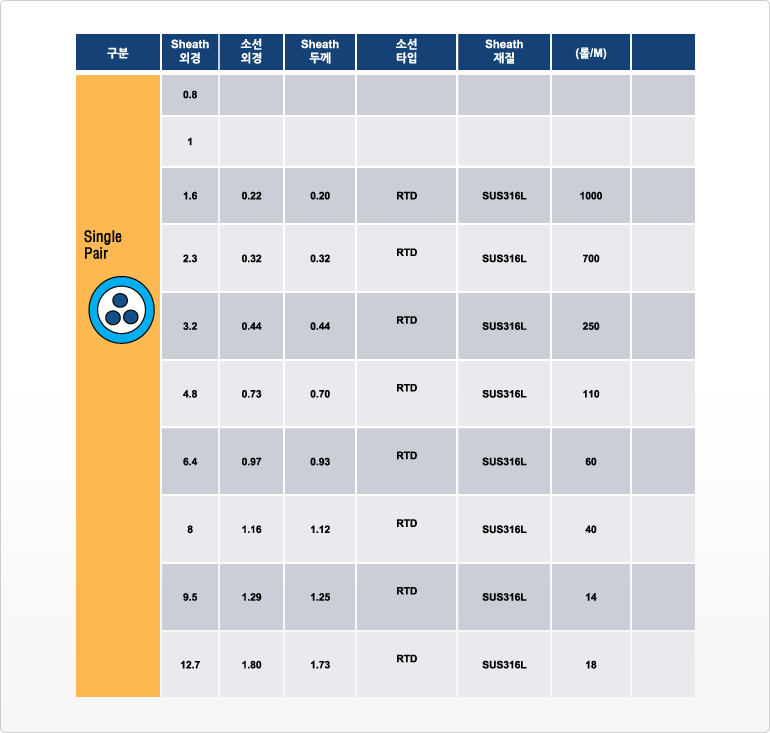

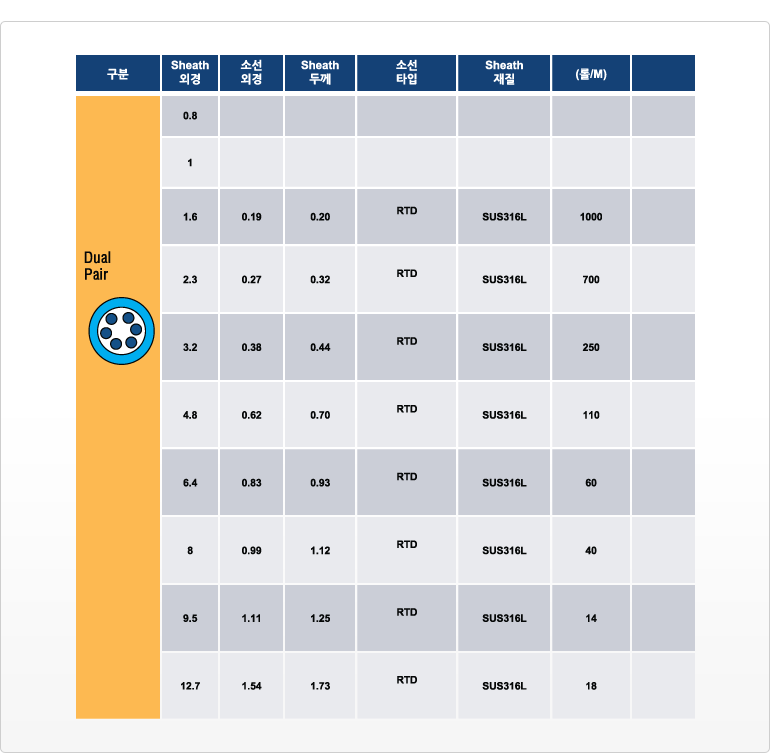

Sheath RTD 종류 및 규격 ※ 제품 spec.은 고객님의 요청에 의해 변경 가능합니다.

RTD 사용온도 및 등급
코드 적용 사용온도
L 저온 -200℃~100℃
M 중온 0℃~350℃
H 고온 0℃~650℃
코드 등급 적용 사용온도
PT100Ω A ±(0.15+0.002 |t| 1, 2mA
B ±(0.3+0.005 |t| 1, 2, 5mA

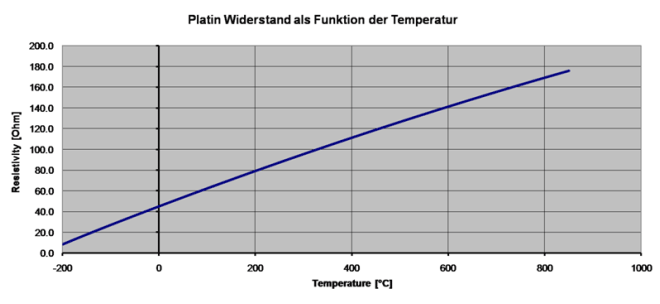

<온도변화에 따른 저항치>

RTD의 종류
  Mica Type Platinum RTD Element
  고순도 백금선으로 감겨진 micaplate로 구성되며 운모판에 고순도 백금 저항선을 감고 두 장의 운모판 사이를 절연한 뒤, 두 장의 Stainless선으로 단단히 감아서 처리한다. 취급이 용이하고 안정적인 구조로 되어있어 널리 사용됩니다.
  Glass-sealed Platinum RTD Element
  특수 유리 원통에 고순도 백금 선을 유도성이 없도록 0℃에서 저항값이 일반적인 범위 안에 들어가도록 조절하여 감아 사용합니다.
이 방식은 절연성이 우수하고 내전압성, 진동에 잘 견디며, 화학적으로 용액, 가스 등의 열악한 분위기에 강한 장점이 있다.
  Ceramic Type Platinum RTD Element
  코일처리 된 고순도 백금선을 재결정 알루미나 세라믹 몸체와 특수 열저항 유리원료 혼합물로 붙인 내부 구멍에 삽입한 형태로서 안정성이 뛰어나고 재현성이 용이합니다.
  FILM RTD
  얇은 세라믹 판이나 고온용 수지판에 고순도 백금을 중착한 뒤 이를 도형에 따라 약물로 애칭하거나 칼로 긁어내 저항체를 만드는 방법으로 대량생산이 가능하여 가격이 저렴하고 취급이 용이하여 가장 널리 사용되고 있습니다.
